检验平板与划线平板的功能区别

 检验平台是为生产车间或计量部门做精密测量用的基准平面；而划线平板是为生产中做划线用的基准平面。 虽然这两种平板都是基准平面，但是它们的加工方法、平面精度、功能作用是不同的。 专用于涂色法的检验平板工作面需刮研；其他用途的检验一板工作面需刮、磨或研；划线平板工作面剑光即可。由此可见，检验平板的平面精度高于划线平板。



检验平台在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用；划线平板在划线工作中起到了基准面作用。 专特殊使用的平板 专供特殊使用的平板有钢制平板和研磨平板。 钢制平板专供冷作放样或样板修整；铸铁平板经压砂后作为研磨平板，成为超精密加工的工具。通过研磨平板研磨后的工件表面，可以得到很高的平面度和很小的粗糙度。这是因为在研磨平板的表面上嵌砂(干研磨)、敷砂(湿研磨)后，使其表面具有对工件锋利的切削能力，同时把平板本身形状精度传递给工件，加工出非常精密的平面。因此研磨平板在精密制造工艺中占有重要地位。

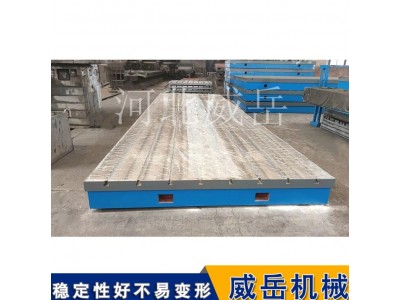

划线平台用途：用于机械、发动机的动力实验，设备调试，具有较好的平面稳定性和韧性，表面带有T型槽，可以用来固定实验设备。

评定平板平面度误差的基本原则

平板平面度误差是指平板加工后的实际表面和理论上的理想平面之间的差值。平板平面度误差的检定，是通过被测实际表面手理想表面相比较来进行的。而理想平面相对于实际表面的位置，将影响平板平面度误差的检定结果。为此规定在评定平面度误差时，理想平面的位置按最小条件来确定。



最小条件是指：在确定理想平面位置时，应使该理想平面与实际表面相接触，并使两者之间的最大距离为最小。对于被测实际表面平面度的评定，可做很多个理想平面。比如三个理想平面I-I、I-II、III-III,放在实际表面的不同位置上。每个理想平面到实际表面的最大距离分别为1、2和3，选其距离最小值者，因1小于2小于3，所以位置I-I是符合最小条件的理想平面，获得的平面 度误差值是唯一的，即最大距离为最小的只有一个，这样规定就不会因评定基准的位置不统一而带来测量误差。
