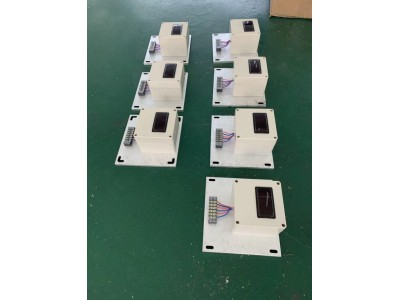

埋地防爆长输管线电位传送器 阴极保护阳极数字RS485电位远传器

一、工作原理

电位传送器是一种用于将管地电位换成标准工业信号（4-20mA），的工业测量设备，其核心功能包括信号采集、调理、隔离、转换与传输。其工作原理主要包括以下几个步骤：

1、信号采集与输入：电位传送器接收来自传感器或被测对象的微弱电位信号。输入端采用高阻抗设计，避免对被测信号造成负载影响，确保信号不失真。

2、信号调理与转换：

a. 信号放大与滤波：通过运算放大器将微弱信号放大至适合处理的幅度，并采用低通滤波器消除高频噪声，提高信噪比。

b. 线性化处理：部分传感器的输出信号与测量物理量呈非线性关系，需通过数学补偿实现线性化。

c. 模数转换：内置模数转换器将模拟信号转换为数字信号，便于数字系统处理。

3、电气隔离技术：通过磁隔离、光耦隔离等技术，将测量端与输出端电气隔离，阻断输入与输出之间的电气连接，避免地电位差和电磁干扰，提高信号的稳定性和抗干扰能力。

4、标准化信号输出：将调理后的信号转换为标准信号输出4-20mA电流信号，便于远距离传输和后续处理。

二、应用场景

1、工业阴极保护系统：埋地管道、储罐、海洋平台等金属结构的腐蚀防护。

2、工业自动化与过程控制：压力、温度、液位等参数的监测与控制。

3、环境与生态监测：水质、土壤、大气等参数测量。

4、医疗与生物医学：生物电信号的采集与传输。

5、能源与基础设施：电力系统、长输管线等。长输油气管道中，通过传送器实时传输沿线阴极保护电位，保障管道防腐系统稳定运行。

综上所述，电位传送器凭借其精确的信号转换与传输能力，在多个领域发挥着重要作用。
