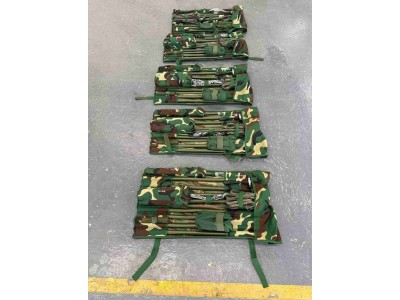

短波电台重型15米天线支撑杆套件 含插接杆/地钉/拉绳/固定底盘

一、准备阶段

选择一个开阔、无遮挡的场地，确保天线的信号传输和接收不受周围高大建筑物或其他金属结构的干扰。同时，确保地面坚实、平坦，能够提供稳定的支撑基础。

准备必要的工具和材料，如扳手、螺丝刀、水平尺、便携式短波支撑杆、双极天线、连接件、地钉、抗风拉绳等。

二、安装基座

先将底座放置在选定的安装位置上，使用水平尺调整基座的水平度，确保支撑杆安装后能够垂直地面，使用膨胀螺栓或地脚螺栓将基座牢固地固定在地面上。

三、组装支撑杆

按照插接方式对杆体进行组装，确保每节杆体之间的连接紧密、牢固，无松动现象，同时将抗风拉绳做好固定。

四、连接天线

将双极天线的两个振子分别固定在支撑杆顶部的绝缘支架上，振子展开方向需水平且与地面平行。用 U 型夹或抱箍固定天线馈线，馈线需沿支撑杆向下固定，避免随风晃动磨损，末端连接到接收机或电台。确保天线振子与支撑杆之间无金属接触，馈线接头处做好防水处理。

六、接地处理

为避免雷击和静电干扰，需给支撑杆和天线做接地处理：用接地线一端连接支撑杆底部的接地端子，另一端连接接地极。接地线需尽量短且直，避免缠绕，接地电阻建议≤4Ω。

八、调试与测试

对支撑杆和天线进行全面检查，确保所有连接点牢固可靠。

使用信号测试仪等工具对天线的信号传输和接收性能进行测试。根据测试结果，对天线的方向和角度进行微调，以达到最佳性能。

在安装过程中，务必遵守安全规定，佩戴必要的防护装备，如安全帽、手套等。避免在恶劣天气条件下进行施工，如强风、暴雨等，以确保人员和设备的安全。
