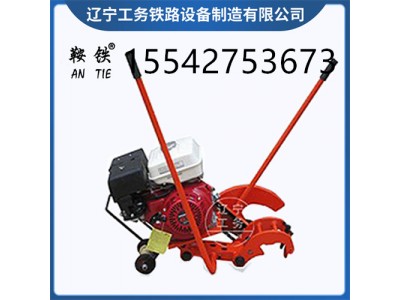

　　青海鞍铁切轨机NQG-9_配件维修保养

　　技术参数：

　　型 号 NQG-9型

　　汽 油 机 功率 9马力

　　主 轴 转 速 3200转/分

　　锯 割 砂轮 片 φ400×φ32×4

　　锯 割 范 围 43-60kg/m钢轨

　　切 面 垂直 度 ≤0.5mm

　　砂轮片利用率 50kg/m钢轨使用4-5次

　　60kg/m钢轨使用3-4次

　　切轨机NQG-9根本构造与工作原理

　　工作原理：切轨机NQG-9根据无齿锯切削原理，应用摆动机构，使转动的薄片砂轮轴线绕着钢轨轴线沿着一定轨迹往复摆动，薄片砂轮对钢轨实行切割。砂轮片回转平面与钢轨断面接触长度较小，从而减少砂轮片的磨耗，进步砂轮片应用率及工作效率。

　　1、主运动：切轨机NQG-9由发起机、驱动V带传动使主轴(砂轮片)回转。

　　2、进给运动：切轨机NQG-9应用切割臂与摆臂的相对摆动，靠切轨机的自重来完成砂轮片的进给切削运动。切割臂主轴砂轮片回转面在摆臂(卡轨机构)中心平面旁侧，并悬臂较长，因而锯片可切到钢轨底。

　　根本构造：

　　1、摆臂轴、套间为滚动摩擦，减小磨损，延长寿命。

　　2、摆臂、切割臂、皮带轮为铸造铝合金构造，质量轻、强度高。

　　3、装夹机构具有防脱轨功用，内燃切轨机安放在钢轨上，切轨机重心与钢轨中轴线重合，即便旋松夹紧螺杆，切轨机不发作倾斜。

　　4、切轨机NQG-9内燃机座为精细铸钢，增高强度，减轻重量。

　　5、走行机构增设辅助轮，保证在地面推行时平稳。
