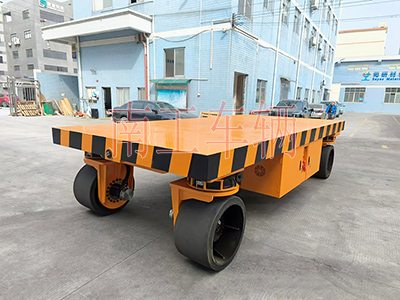

20吨无轨电动平板车 重型电动工具拖车

20吨无轨电动平板车 重型电动工具拖车

品牌：南工，型号：NG20-50/24,台面尺寸：5*2.4米，载重：20吨，净重：5192KG,颜色：黄色；

20吨无轨电动平板车 重型电动工具拖车详细参数：（具体以双方确认的方案为准）

1、拖车用途，拖车底盘设计用途为厂内货物转运，需转运物品外形主要为长条形钢结构，最大重量约为20吨。单次转运距离越150米，每天往返约20次。因场地条件因素，底配设计四向行走功能及原地调头等功能。

2、结构设计；车体主梁采用25号型钢，框架采用14号型钢与钣金焊接，板面铺5mm花纹板。整车外形尺寸长度为5米, 宽度2.4米,高度约1.2米。

3、底盘配置；此车转向机构采用四组回转支撑，转向角度为左右各180度。行走方面采用4套驱动轮组，轮组分布方式前2后2。轮胎采用4条28x16x22实心橡胶轮胎，单轮最大承载6980KG。时速约0-5KM/H。

4、动力配置，行走动力采用4套驱动轮组，驱动设计外置式减速机，减速机由4台5.6KW行走电机驱动。转向采用4组二级减速机构配1KW伺服电机。

5、动力源采用1组72V 200AH锂电池,充电器采用72V 100A快速充电器，充电时间约1-2小时。

6、操作配置；此车操作方式为电动遥控，按钮遥控控制器；功能包括启动急停，电动正反转行走切换模式、前进与后退、左右转向(180度)横向行走；遥控器操控距离50米。

7、外观配置；车体两侧下方设计电池箱、电控箱。 车体颜色为工程黄，四周喷黑色警示条纹。

20吨无轨电动平板车 重型电动工具拖车南工车辆长期非标订制，本电动车用于厂区内周转，具有动力强劲，控制精准，运行平稳，维护方便等特点。本款拖车四轮带转盘可横移竖移原地转圈等功能。
