孔板流量计按照标准参数生产且经过检验合格

二、用途及工作原理

煤矿瓦斯抽放流量是通过径距取压法测量的。当连续流动的流体经管道内的节流装置时流速会扩大，在节流装置上下游侧之间出现静压力差，且流量与压差之间存在着一个恒定的关系，因而通过测量压差即可计算出流体的流量。充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。



一、产品结构组成

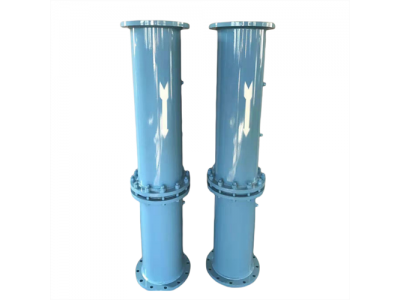

1.孔板流量计的主要结构是由进流体管路，取压嘴，密封圈，连接螺栓与螺母，法兰、孔板、密封垫、出流体管路等组成。

2.节流装置组成

a、节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

b、取压装置：环室、取压法兰、夹持环、导压管等

c、连接法兰(各种标准及其它设计部门的法兰)、紧固件。

d、测量管



二、使用及注意事项

1、在抽放瓦斯管路中安装孔板时，孔板的孔口需要与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、孔板流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。

4、要经常清理孔板前后的积水和污物，孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，应根据流量大小更换相应的孔板。
